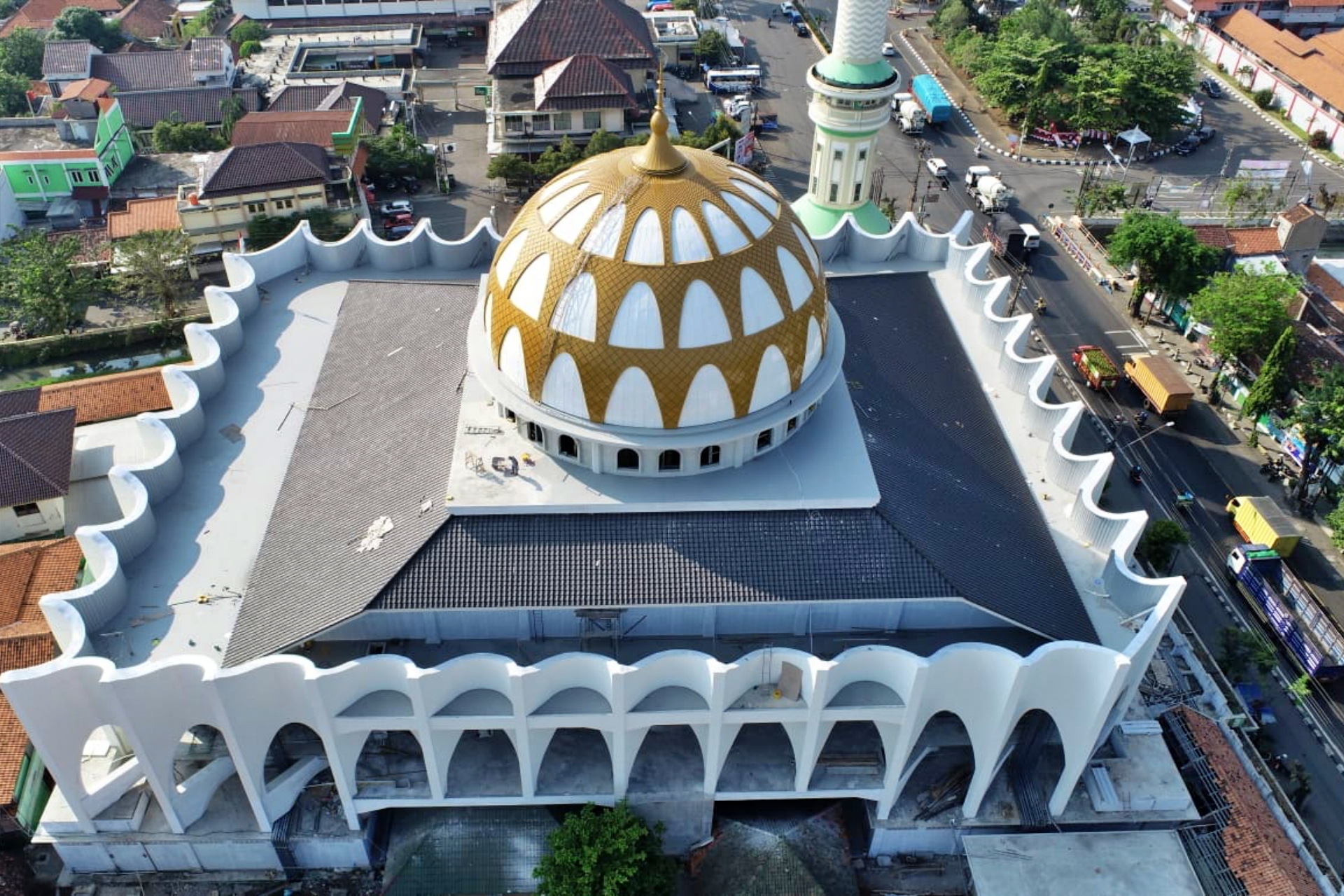

Kubah panel ukuran diameter 900 cm
Project Masjid Al Huda, Kendal - Jawa Tengah

Slide 3
PT Mustaka Multi Tehnik

Jl. Raya Pati - Tlogowungu Km 0,3 No 05
Margorejo, Pati, Jawa Tengah

Slide 2
PT Mustaka Multi Tehnik

Jl. Raya Pati - Tlogowungu Km 0,3 No 05
Margorejo, Pati, Jawa Tengah

previous arrow
next arrow
Shadow

Kubah panel adalah struktur kubah yang menawarkan keindahan estetika yang unik dan tahan lama karena penggunaan bahan Zincalume® (BlueScope Steel) yang tahan terhadap korosi dan pelapisan powder coating yang memberikan perlindungan tambahan. Teknik dasar pemasangan kubah panel sangat berbeda dengan kubah dekoratif maupun stainless pada umumnya. Terdiri dari beberapa panel yang di susun presisi sehingga membentuk sebuah kubah dengan kombinasi warna dan corak yang indah. Teknik pewarnaan menggunakan powder coating Jotun, warna dan clear adalah dua lapisan yang akan melindungi kubah di berbagai suhu dan cuaca. Kubah akan tahan lama dan warna yang tidak mudah pudar. Kubah masjid panel di produksi dengan mesin-mesin hidrolik sehingga ukuran setiap panelnya akan teraplikasi dengan baik ketika proses perakitan atau assembly.

kubah masjid

kubah panel

kubah masjid

Berikut keunggulan kubah panel Mustaka :

Proses perakitan panel dari sisi dalam kubah, di mana pada umumnya pemasangan panel di lakukan dari sisi luar kubah. Hal ini di karenakan mempertimbangkan faktor K3 terutama keselamatan kru kami dan kenyamanan dalam bekerja.

kubah masjid

Sistem komputerisasi yang kami gunakan mampu menghasilkan pola panel yang lebih presisi. Hasilnya setiap panel yang kami produksi sudah terdapat sistem pelubangan di awal yang nantinya di gunakan sebagai acuan dalam proses perakitan di lapangan. Sistem yang kami kembangkan ini dapat mengurangi human error dan sudah terbukti di lapangan dengan durasi pekerjaan yang sangat cepat.

kubah masjid

Perakitan yang simultan, seluruh kru dapat bekerja secara bersamaan untuk mengerjakan rangka kubah sekaligus memasang panel-panel kubah. Umumnya perakitan panel menunggu pekerjaan rangka kubah selesai terlebih dahulu, namun dengan bantuan simulasi dari tim engineering kami, semuanya secara simultan dapat dikerjakan secara serempak, mempercepat proses pekerjaan.

kubah masjid

Pemicu karat sesungguhnya bukan berasal dari material panel. Tapi berawal dari baut SDS/Roofing yang dipasang di sisi luar kubah, aliran air yang berasal dari korosi baut dapat mengotori kubah anda, untuk itu kami menghilangkan seluruh baut SDS/roofing yang terlihat dari luar secara minimal, kubah panel anda terlihat lebih bersih, rapi dan awet.

kubah masjid

Kami selalu mempertahankan bentuk panel yang propotional didalam setiap ukuran kubah, tidak terlalu jajaran genjang tidak pula terlalu belah ketupat.
kubah masjid


Spesifikasi Bahan Dasar Yang Kami Pakai

Bahan dasar yang kami pakai pun dari brand yang sudah jelas, transparan dan mudah untuk ditelusuri reputasinya. Brand (BlueScope Steel) yang jelas sudah mengikuti pengujian laboratorium dan uji lapangan.

kubah masjid

kubah masjid

Untuk setiap produk, kami menggunakan sistem powder coating Jotun. Pelapisan powder coating Jotun itu, memiliki keuntungan dalam hal, pengaplikasiannya karena efisiensi transfer yang baik, performa mempunyai tampilan indah dan daya tahan lebih lama, ekonomis karena 95% materialnya dapat di gunakan tanpa terbuang, dan terakhir ramah lingkungan karena tidak mengandung solvent.

kubah masjid

membedah hasil powder

Merek ini dikenal dengan produk-produk berkualitas tinggi dan berbagai pilihan warna yang tersedia. Memiliki berbagai formulasi serbuk cat powder coating yang dapat digunakan untuk berbagai aplikasi.


Referensi Landasan Kubah

Beberapa hal yang menjadi sangat krusial untuk dipertimbangkan yaitu, mempersiapkan landasan kubah. Konsultasikan struktur landasan bangunan Anda dengan tim technical support kami, agar hasil project Anda berjalan optimal dan sesuai harapan. Berikut referensi gambar landasan yang ideal.

kubah masjid

Buatlah lebar tanggul minimal 5 cm dengan tinggi minimal 5 cm ini akan mencegah air hujan masuk ke dalam ruangan. Usahakan landasan menurun minimal 3 cm agar air hujan langsun turun dan tidak menggenang di permukaan landasan.

Simulasi Sketsa Kubah 2D

kubah masjid

Dengan simulasi digital kami dapat membuat pola dasar kubah dengan lebih cepat untuk proses produksi maupun di lapangan. Perhitungan yang tepat dan presisi pada simulasi tersebut akan membuat produk kubah kami dapat teraplikasikan baik dengan jangka waktu pemasangan yang begitu mudah dan cepat.

kubah masjid

Perancangan bentuk dan pola kubah yang sudah di simulasikan akan memperjelas pada irisan disetiap segment dengan radius lekukan kubah yang diinginkan. Karena setiap project memiliki karakteristik radius lekukan yang berbeda, spesifik maupun khusus meskipun besar pada ukuran diameter yang sama.
Berikut beberapa data teknis yang diperlukan saat pemesanan kubah dekoratif;
1. Diameter Bawah/Tengah (cm/meter)
2. Model Kubah (½, ¾, dan 1 Bola, dll.)
3. Tinggi Kubah (cm/meter)
4. Dekorasi Motif Kubah

Harga Terjangkau

Selain harga yang terjangkau kita bisa mendapatkan keuntungan tambahan dari kelebihan kubah panel. Kubah panel juga banyak menawarkan keindahan estetika dengan kombinasi warna yang tersusun sesuai gambar motif yang diinginkan.  Mempunyai faktor ketebalan 350 micron, mampu memberikan ciri khas ketebalan warna tersendiri untuk produk kubah kami. Ada banyak varian model, motif dan desain panel dari produk kami mulai dari tinggi, bentuk, penambahan aksesoris, dll.

Beginilah potret aktivitas produksi kubah panel di workshop kami.

kubah-masjid

kubah masjid

kubah masjid

Proses pengepress an panel menggunakan mesin hidrolis yang dapat di program pada sudut lekukan di setiap ketebalan material, ketelitian pada mesin kami hingga mencapai 0,5 mm. Membentuk panel propotional dan celah di setiap sudut dapat di minimalisir sebagai perlindungan pertama terhadap kebocoran.

engeniringmustaka

Pengaturan Suhu Oven

kubah masjid

Mesin oven kami sudah menggunakan teknologi HMI atau Human Machine Interface yang merupakan sebuah sarana penghubung dan media komunikasi antara mesin dengan manusia. Teknologi yang kami gunakan ini mampu mengontrol empat mesin oven sekaligus hanya dengan satu panel layar. Pada bagian temperature control juga sudah dilengkapi dengan sistem PID atau Kontroler Proportional Integral Derivative yang merupakan salah satu jenis dari pengendalian sistem, kontrol ini menggabungkan beberapa elemen yaitu elemen proportional, elemen integral dan elemen derivatif. Dalam sistem ini, juga mampu mendeteksi dan memperkirakan karakter mesin oven, sehingga temperatur terukur dengan akurat dan mendapatkan kualitas cat yang baik dan sempurna.

Pengukuran dan Pemasangan

Pengukuran akan di lakukan oleh tim marketing kami pada proses penyurveian. Pada proses ini kami akan memastikan project Anda berjalan dengan lancar, sesuai dengan perencanaan atau gambar kerja dan siap dalam tahap seterusnya hingga proses pemasangan di mulai.

Meeting Client

pemasangan kubah

Pengiriman

kubah masjid

Ada banyak produk kami yang sudah terpasang pada project pembangunan masjid di seluruh Wilayah di Indonesia. Kubah khas mustaka dapat di kenali secara mudah karena bentuk, warna dan motifnya begitu unik dan simpel. Produk yang bukan abal-abal dan sudah terjamin kualitas terbaiknya ini akan cocok dengan segala desain bentuk masjid dan musholla. Kunjungi Galeri kami untuk project yang terpasang lainnya.

pemasangan kubah



*Catatan :

PEMASANGAN PANEL DENGAN SISTEM MUSTAKA DI KEMBANGKAN OLEH TIM ENGINEERING MUSTAKA. MENIRU, MENGGANDAKAN ATAU MEMPRODUKSI DENGAN METODE SAMA PERSIS DENGAN SISTEM MUSTAKA ADALAH PERBUATAN YANG TIDAK BERTANGGUNG JAWAB DAN MELANGGAR HUKUM.
